Magnetiline lukustusrelee



ÜLEVAADE

Magnetkinnitusrelee on viimastel aastatel välja töötatud uut tüüpi relee, mis on ka automaatne lüliti. Nagu teised elektromagnetreleed, lülitab see vooluahela automaatselt sisse ja välja. Erinevus seisneb selles, et magnetilise lukustusrelee normaalselt suletud või tavaliselt avatud olek sõltub täielikult püsimagneti funktsioonist ja magnetilise lukustusrelee lülitusoleku käivitab teatud laiusega impulss.



Põhimõte

Magnetilise lukustusrelee avatud ja suletud olekut hoiab tavaliselt püsimagneti tekitatud magnetjõud. Kui relee kontaktid on vaja avada või sulgeda, kasutatakse pooli ergastamiseks ainult positiivset (tagurpidi) alalisvoolu impulsi pinget ning relee lõpetab hetkega oleku ülemineku avanemise ja sulgemise vahel. Tavaliselt, kui kontakt on ooteseisundis, ei pea mähis jätkama pinget ja ainult püsimagneti magnetjõud suudab relee olekut säilitada.



Omadused

● ainult impulssergutus, ühe-, kahepoolne

● Keevitustarvikud vastavalt kliendi nõudmistele

● Vastavalt IEC62052-31:UC3



Spetsifikatsioon

KONTAKT ANDMED

Kontaktvorm:1A/1B

Kontaktmaterjal: AgSnO2

Kontakttakistus (1A 6VDC) (testimispunkt korpusest umbes 5 mm kaugusel) Max: 1.0 mΩ

Kontaktide reiting: 100A/250VAC

Maksimaalne lülitusvool: 100A

Maksimaalne lülituspinge: 277VAC

Maksimaalne lülitusvõimsus: 25000VA

Mehaaniline eluiga: 1×105

Elektriline eluiga (takistus): 1×104



OMADUSED

Isolatsioonitakistus: 1000MΩ (500VDC)

Mähise ja kontaktide vaheline dielektriline tugevus: 4000 VAC 1 min

Avatud kontaktide vahel: 2000VAC 1 min

POLE&POLE

Kasutus-/vabastusaeg: vähem kui 20 ms või sellega võrdne

Löögikindlus Funktsionaalne: 98m/S2

Hävitav: 980m/S2

Vibratsioonikindlus: 10~55Hz 1,5mm

Niiskus: 5 protsenti -85 protsenti suhteline õhuniiskus

Ümbritsev temperatuur: -40~ pluss 85 kraadi

Lõppmähis: PCB või kiire ühendus

Koormus: kiire ühendus

Ühiku kaal: 65 g

Konstruktsioon: tolmukaitsega



CÕLI

Mähise võimsus: Üks mähis: 2,3W

Topeltmähis: 4,6 W



MÄLLI ANDMED

VDC Nimipinge		VDC Vastuvõtu pinge		Pulsi kestus		Mähise takistus
Üksik mähis
5	Väiksem või võrdne 3,8		Suurem või võrdne 50		10,8±10 protsenti
9	Väiksem või võrdne 6,8		Suurem või võrdne 50		35±10 protsenti
12	Vähem kui 9 või sellega võrdne.0		Suurem või võrdne 50		63±10 protsenti
24	Väiksem või võrdne 18.{1}}		Suurem või võrdne 50		250±10 protsenti
Kahekordne mähis
5	Väiksem või võrdne 3,8		Suurem või võrdne 50		2x5,4± 10 protsenti
9	Väiksem või võrdne 6,8		Suurem või võrdne 50		2x17,5± 10 protsenti
12	Vähem kui 9 või sellega võrdne.0		Suurem või võrdne 50		2x31±10 protsenti
24	Väiksem või võrdne 18.{1}}		Suurem või võrdne 50		2x125± 10 protsenti

Märkus: Eritellimus muu pooli pinge jaoks.







ELEKTRI VASTUPIDAVUS

Klass	Pinge (Uc)	Praegune (Ic)	Võimsustegur	Sulge Avatud aeg (s)	Elektriline läbilaskvus (ops)
UC3	230 VAC	100A	COS∅ =1	10:20	5000	Kokku 10000
			COS∅ =0.5		5000

Märkused:

1) Elektriline vastupidavus vastab IEC62052-31 testinõuetele

induktiivse koormuse katse pärast takistusliku koormuse katset.

2) Liini juhitakse nimipingega.



MÕÕTMED

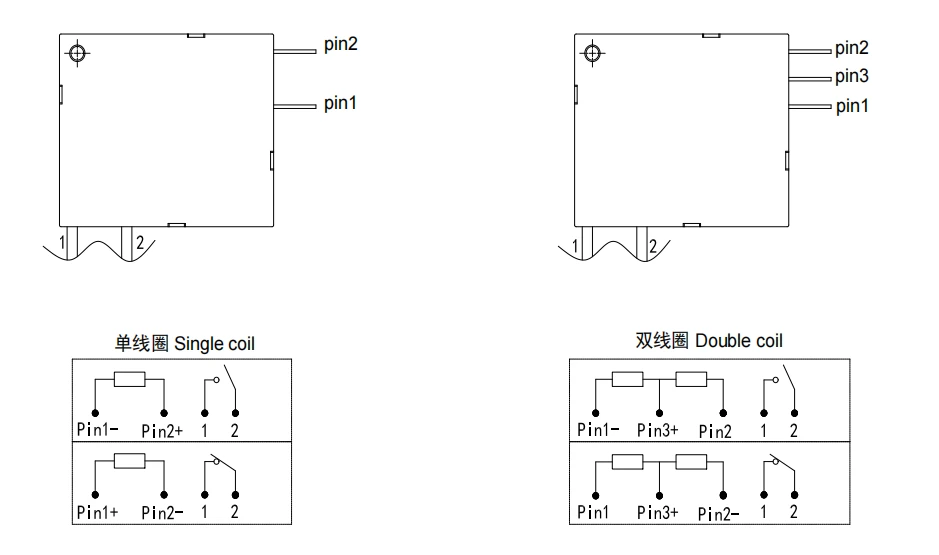

SKEEMIAHELA
